Földre telepített napelem tartószerkezetek

Amennyiben nincs megfelelő tájolású, vagy megfelelő teherbírású tetőfelület, akkor gondolhatunk a napelemes rendszer földi telepítésére is.

Ajánatkérő

A földi telepítés előnnyei

  • nagyobb méretű napelemes rendszer is kiépíthető
  • a tetőszerkezet öregedése nem befolyásolja a tartószerkezet élettartamát
  • könnyebben karbantartható
  • könnyebben bővíthető

Tervezésnél figyelembe kell venni:

  • a tájolást: a földre telepített napelemek tájolásánál ugyanazok a szabályok érvényesek, mint a tetőszerkezetes rendszereknél, azaz lehetőleg délire kell beállítani, az ideális dőlésszög pedig 25-35 fok legyen
  • az árnyékolást: a napelemek tartószerkezetét úgy kell megtervezni és elhelyezni, hogy a beüzemelést követően lehetőleg ne képződjön árnyékhatás a napelem paneleken, azaz figyelembe kell venni a környező növényzet növekedését, illetve ügyelni kell, hogy a panelek ne vessenek egymásra árnyékot
  • a terhelést: a földre telepített napelemek tartószerkezetét úgy kell megtervezni, hogy a leggyakrabban fellépő hó- és szélterhelést kibírják. Egy nem megfelelően tervezett rendszer szélsőséges időjárási körülmények között akár komoly károkat is szenvedhet. A nagyobb terhelhetőség érdekében az alapozásra is nagy hangsúlyt kell fektetni, a rendszerek az alábbi módokon rögzíthetők: cölöppel, talajcsavarral, talajszeggel vagy nehéz betonkockákra csavarozzák le.

Termékpalettánkon található földre telepített tartószerkezet

A vékony, nyitott, horganyzott acéllemezekből felépülő termékek a stabilitás mellett a hatékonyság növeléséről is gondoskodhatnak.

A rendszer méretezése Eurocode szabvány szerint történik.

A tartószerkezetek egységcsomagként kialakított asztalokba rendezve épülnek fel. A legkisebb asztal 2×3 db napelem fogadására alkalmas, az egyben építhető legnagyobb asztalon pedig 2×32 db panel fér el.

Mivel a rendszer testre szabható, így bármilyen méretű napelemet képes fogadni. A modulok rögzítése álló elhelyezés esetén 2 sorban, fekvő elrendelés esetén 3 vagy 4 sorban (a modul típusától függően) történhet.

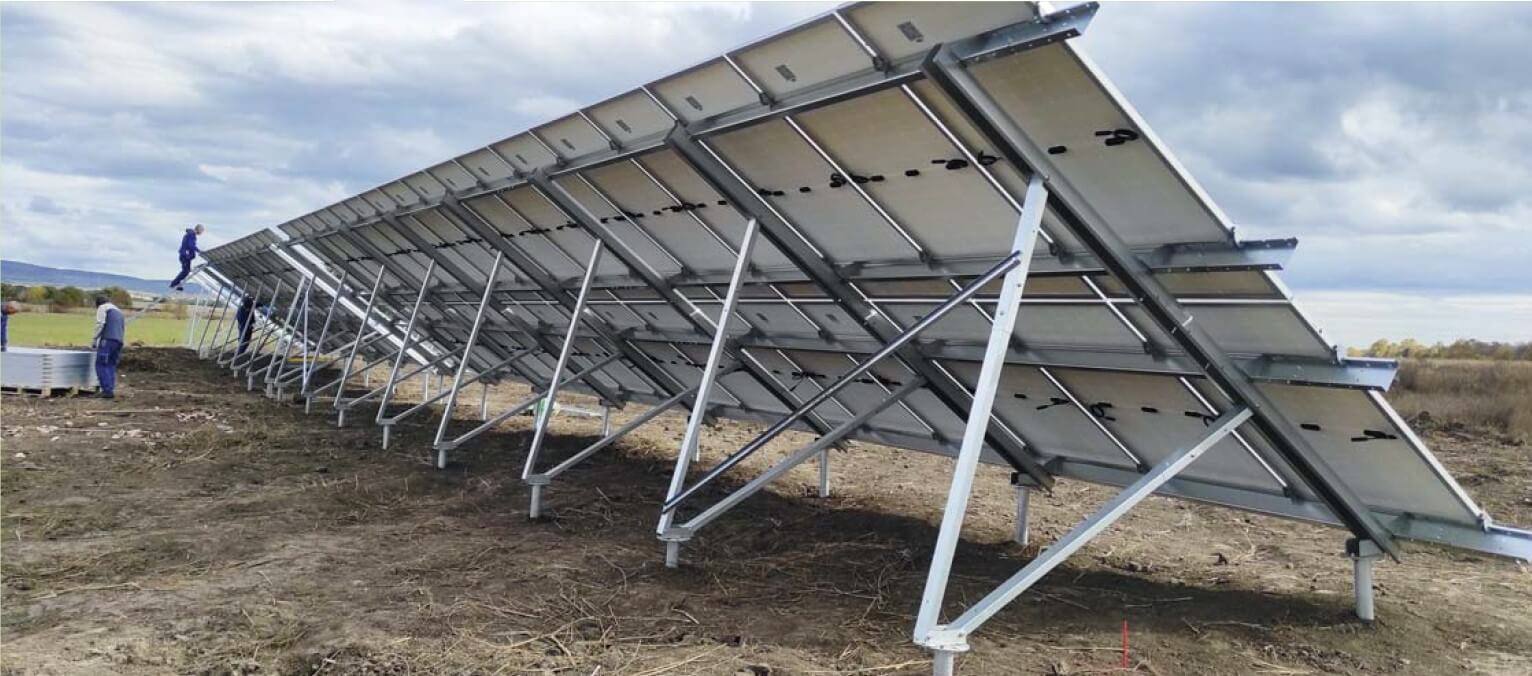

Választható dőlésszög

Az asztalok dőlésszöge a támaszok cseréjével könnyen változtatható a rendszer optimális teljesítményének érdekében, így lehet 25, 30 vagy 35 fokos.

változtatható dőlésszögű napelem tartószerkezet

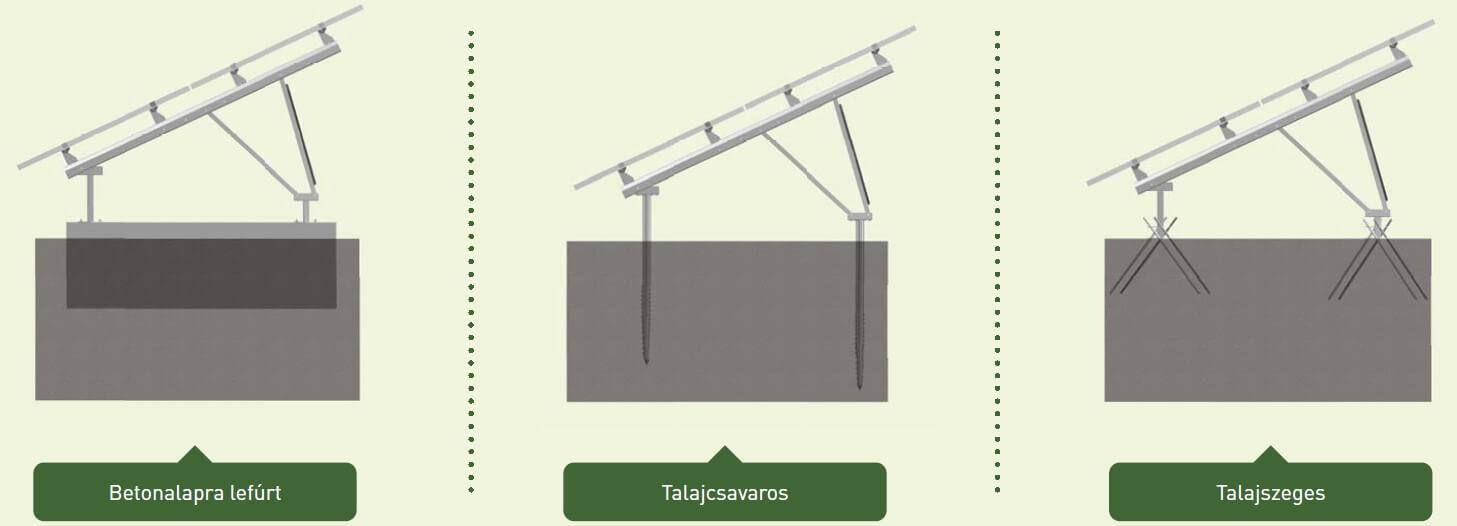

Választható rögzítés

A telepítési helyszín adottságait figyelembe véve a talajra telepíthető napelem-tartószerkezet többféle lehorgonyzási móddal is kivitelezhető:

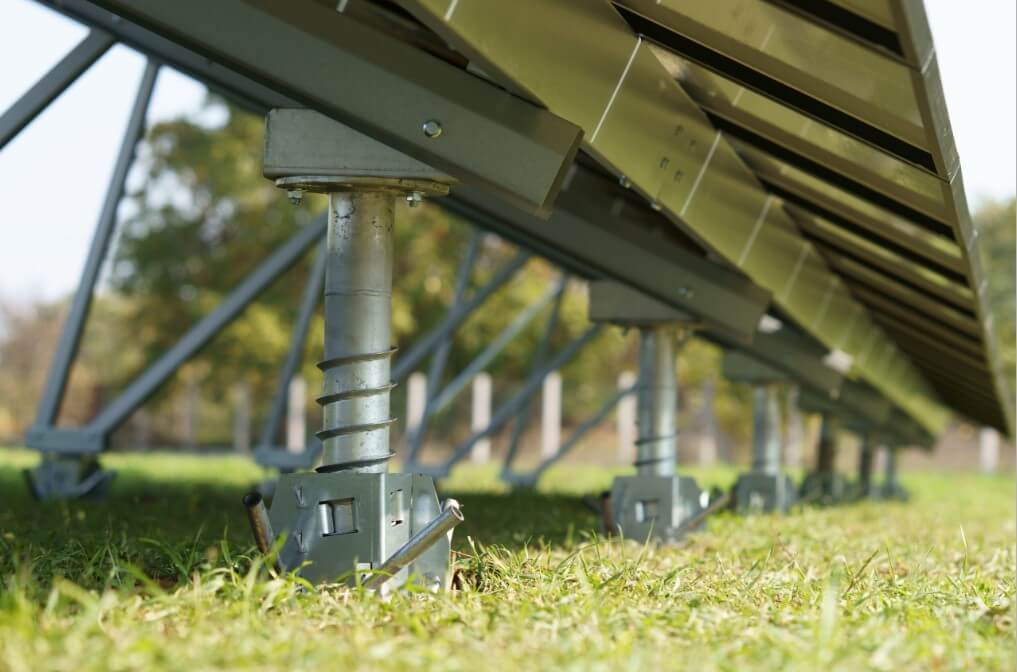

  • talajcsavarral
  • talajszeggel
  • előre elkészített betonalapra

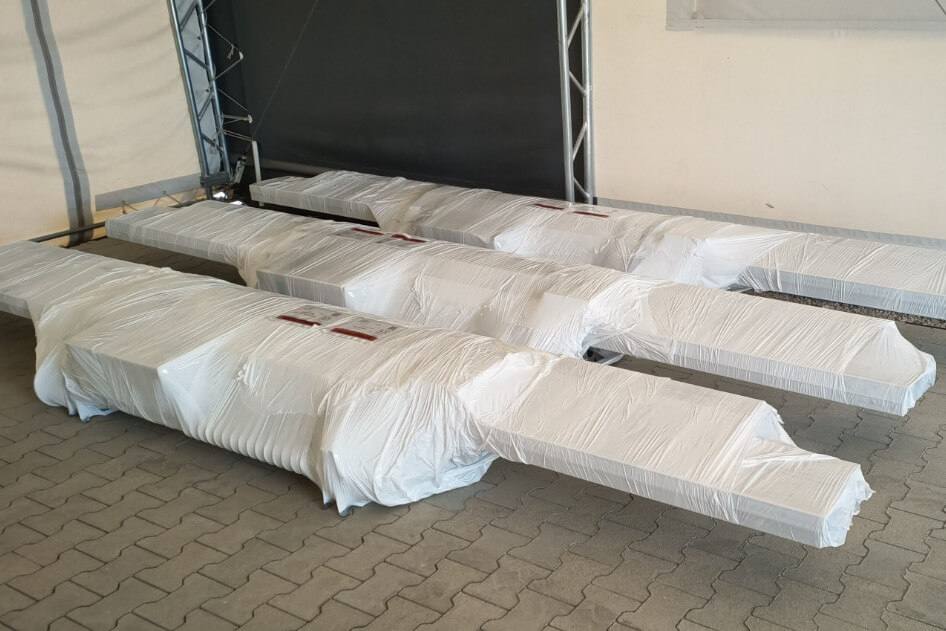

Gyors összeszerelhetőség, könnyű csomagolás

A kis súlyú elemekből felépülő rendszerek könnyű csomagolásban, targoncával is mozgathatóan állnak készen.

A szállítási egységcsomagok minden, a telepítéshez szükséges alkotóelemet tartalmaznak, beleértve a csavarokat, a lehorganyzó rendszer elemeit, a napelem-leszorítókat és a kábelrögzítőket is.

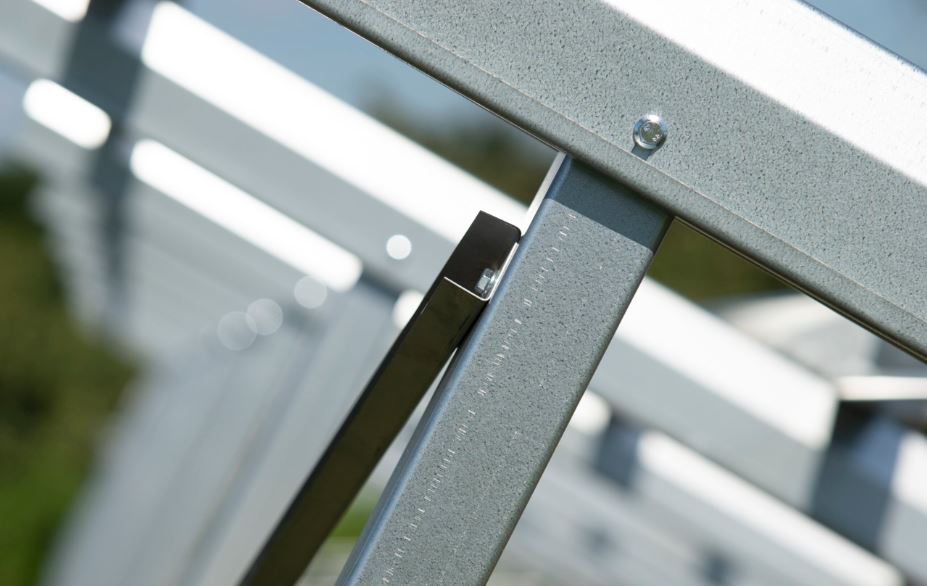

A szerkezet jellemzői:

  • 10%-os terep hosszlejtésig biztonságosan alkalmazható
  • korrózió-állóság
  • kevés elemből áll, egyszerű kivitel, kis súlyú alkotóelemek
  • gyors és könnyű szerelhetőség, speciális szerszámok, gépek és szaktudás nélkül
  • a termékek CE-jelöléssel rendelkeznek, gyártásuk tanúsított üzemi ellenőrzési rendszer felügyelete mellett megy végbe
  • a talajcsavarok házilagos telepítése is könnyen megoldható egyszerű segédeszközökkel
  • megbízható szerkezet, mely ellenáll az időjárás hatásainak
  • egységcsomagos kiszerelés, amely minden csavart, mechanikai elemet tartalmaz
